My YAMATO
製作日誌
ポータルサイトの管理人自身が挑戦した「週刊 戦艦大和を作る」の製作日誌。
第61週目
|
後部射撃管制
柱を円柱から角柱に変更した。
|
|
|
|
射撃管制を接着して手摺りを取り付けた。
|
|
|
|
射撃管制塔
射撃管制塔のディテールアップ中。
|
|
|
|
射撃管制塔は大和ミュージアムの 1:10 モデルと同じ位置に取り付けた。
|
第62週目
|
射撃管制他
射撃管制他をディテールアップして成形中。
|
|
|
|
射撃管制他を艦橋ベースへ接着した。(煙突はまだ乗せているだけです。)
|
|
|
|
艦橋前部の手摺や梯子
艦橋前部の手摺や梯子のエッチングパーツを作成して接着しているところ。
|
|
|
|
右舷側の手摺をほぼ付け終えたところ。
|
|
|
|
左舷側の手摺りもほぼ付け終えた。
|
|
|
|
砲射界制限
砲射界制限バーをプラ棒で作成中。
|
|
|
|
引き続き砲射界制限をプラ棒で作成中。
|
|
|
第63週目
|
煙突
煙突を組み立て、塗装して、艦橋ベースへ接着した。
|
|
|
|
砲射界制限
引き続き砲射界制限をプラ棒で作成中。
|
第64週目
|

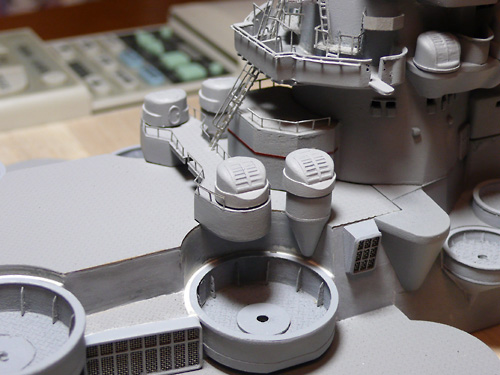

高角砲
40 口径 12.7 センチ高角砲砲塔をヤスリで削って形を整えているところ。
|
|
|
|
砲身部分のシャッターをエッチングパーツに置き換え。
|
|
|
|
砲身のカバー部分を接着したところ。この後少しパテ整形しようと思う。
|
|
|
|
軽くパテ埋め整形した後、他のエッチングパーツを取り付け、プラサフを塗装したところ。問題なさそうなので同じ要領で残り5基を作成しようと思う。
|
|
|
|
全部で6基の高角砲が完成。
|
|
|
|
高角砲を艦橋ベースへ接着したところ。砲身は塗装後に取り付けます。
|
|
|
|
砲射界制限
右舷側の砲射界制限がほぼ完成しした。
|
|
|
|
左舷側の砲射界制限もほぼ完成した。
|
|
|
|
菊花紋章
大きい方は無垢の銅から彫り込んで金箔を貼ったものです、小さい方は金無垢!。
友人が作ってくれました。とても贅沢ですねぇ~・・・。
私の大和にはこの紋章を付けます!後ろの大きい方は飾りケースの中に入れます。
|
第65週目
|
手直し
窓の位置がおかしいので、塗装の前に手直しする。まず、窓の蓋とカッティングシートを剥がす。
|
|
|
|
穴を開けた窓の位置は爪楊枝を詰めて接着し、穴を埋める。
|
|
|
|
リベットと側板を表現するカッティングシートを貼り直し、穴も開け直して窓位置を修正した。
|
|
|
|
更に手直し
船首フェアリーダーの形状が悪く、菊花紋章の収まりが悪いため、ここも塗装前に修正する。
|
|
|
|
船首フェアリーダーを削り、プラ棒を併用して手直しした。
|
|
|
|
飾り台固定補強
M4 のボルトを使用して飾り台へ固定するための穴を船底に2ヶ所あける。
|
|
|
|
あけた穴位置に M4 のワッシャーを接着。
|
|
|
|
内側の補強には、第57週に付属していた喫水線のライン入れに使用した木片がちょうど良さそうなので、これを2つに切断して使用する。
|
|
|
|
オニメナットを打ち込むのにちょうど良い穴が空いているので、これを利用して M4 用のオニメナットを打ち込む。
|
|
|
|
オニメナットを仕込んだ補強用木片を船底に接着した。
|
第66週目
|
甲板
砲塔の下になる部分に補強剤を接着した。
|
|
|
|
船体に甲板を接着したところ。
|
|
|
|
残りの部分を板貼りしていく。一年以上放っておいたので木の色が違っています!
|
|
|
|
上面の甲板を全部貼り終えた。後は外周を縁取るだけ。
|
|
|
|
甲板の外側を縁取るように板を貼り付けた。
この後高さが均一になるようにペーパーがけを行う。
|
|
|
|
私のは飛行甲板を薄い板で作り直しているため段差が付きすぎており、外側をもう一週プラ棒で縁取った。
後で辻褄が合わなくならなければ良いけど・・・。
|
|
|
|
飾り台
コンクリートの上に置かれているイメージにしたかったので、コンクリート風の壁紙を貼った。
|
|
|
|
板が薄すぎるので裏面に合板を貼って補強し、枠は濃い色に塗装した。
写真は真鍮のパイプを縁取るように接着したところ。この後クリア塗装する予定。
|
|
|
|
角棒から木のブロックを 200 個位切り出して、ピンを立てているところ。
|
|
|
|
木片を飾り台に接着したところ。
|
|
|
|
広島駅には何故か鉄道模型のお店があります(今はもうありませんが・・・)。
出張帰りに立ち寄ってNゲージの線路を買ってきた。
これを半分に切ってレールを付けた。レールの台座は黒じゃない方が良かったかも・・・。
|
第67週目
|
船体塗装
濃いレッドマイカ色で船体下部を塗装した。この後それらしい色を上塗りする。
|
|
|
|
茶色と赤と黒を適当に混ぜてそれらしい色にした。わりと良い色になったと思う。
|
|
|
|
甲板塗装
甲板を黒く塗った。かなり薄めた墨汁を使用して下地が透けるようにしたつもりが、真っ黒になってしまった。
|
|
|
|
一度表面の黒色をペーパーで落とし、染料系の塗料(BJプリンタの染料インク)を水で3倍位に薄めて塗装した。
下地が透けて木の枯れた感じが出たような気がする。
|
|
|
|
飾り台
飾り台の台座の部分を仕上げる。飾り台の足を高くされる人が多いようなので、逆に私のは思いっきり低くしてみた。
|
|
|
|
やっと飾り台の右舷側が完成した。
|
|
|
|
飾り台の土台部分が完成した。
|
|
|
|
船体を飾り台にビスで固定した。これでもう動きません。
|
|
|
|
梯子
舷側の梯子を 0.3mm の洋白丸線で 100 個程度作成した。
|
|
|
|
舷側の梯子を接着中。
|
|
|
|
船尾側の梯子も取り付けた。
|
第68週目
|
船体塗装
船体をかなり濃いグレーで塗装した。
|
|
|
|
艦橋も同様にかなり濃いグレーで塗装した。
|
|
|
|
その後、艦橋と船体をそれらしいグレー色でさっと上塗り塗装した。入角の方は黒い塗装が残って少し立体感が出ます。
|
|
|
|
艦橋接着
艦橋を船体に接着し、さらにアンテナ(マスト)も艦橋に接着したところ。だんだん大和らしくなってきた。
これで半分くらい完成したでしょうか?
|
|
|
|
副砲台座
接着面積を多くするため裏に木で蓋をして副砲台座を組み立てる。パーツの隙間はパテで埋めた。
|
|
|
|
プラ板でひさしを作った。
|
