My YAMATO
製作日誌
ポータルサイトの管理人自身が挑戦した「週刊 戦艦大和を作る」の製作日誌。
第51週目
|
艦首フェアリーダー
艦首の菊の紋は削り取った。ここには彫金製の逸品が付く予定。ひでやんさん期待して待ってます!
|
|
|
|
両端のロープを架ける場所はプラ板で削り出す。
|
|
|
|

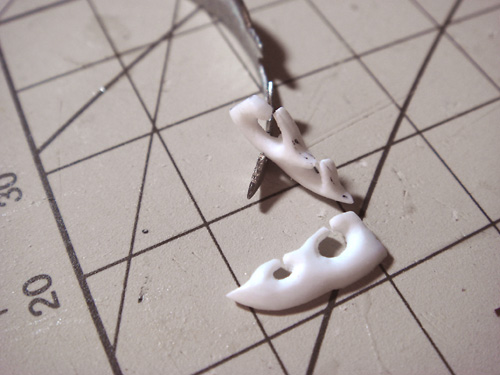

ロープを架ける場所を荒削りしたところ。
|
|
|
|
もう少し幅広くした方が良い気もするけど、とりあえず完成。
|
第52週目
|
スクリューの軸受け
プロペラの軸受けにちょうど良さそうなものがあったので、これを利用する。
なるべく木目が細かく曲がっていないものを選別して先端部分だけを使用した。
|
|
|
|
軸受けの根元部分を4つ切り出したところ。
|
|
|
|
軸受けの根元部分を少しディテールアップして、プラサフを塗装したところ。
|
|
|
|
後方の軸受けの足は、ピンを立てて接着する。
|
|
|
|
後方の軸受けを組み立てたところ。
|
|
|
|
内側の軸受けを船体に接着した。プロペラは、まだ仮組みです。
|
|
|
|
外側の軸受けも船体に接着した。プロペラは、まだ仮組みです。
|
第53週目
|
舵
舵を薄く整形する。
|
|
|
|
カッティングシートで補強材の段差を表現する。
|
|
|
|
船体に舵を取り付けた。これで船体の成形は、ほぼ終了したことになる。
|
第54週目
|
艦橋ベース
高さを合わせるために、ベースを少し削って低くした。
|
|
|
|
すきまを埋めるスカート部分のブロックを作ってみた。
|
|
|
|
艦橋のスカート部分と艦橋を接着する。
|
|
|
|
艦橋を艦橋ベースへ接着したところ、
|
|
|
|
煙突ベース
煙突のベースを整形中。
|
|
|
|
換気口等をエッチングして作成した。
|
第55週目
|
煙突
煙突パーツを上下に分解した。硬くて削るのが大変です。
|
|
|
|
上下に分解した煙突を組み立てているところ。
|
第56週目
|
煙突
煙突のスカート部分を作った。
煙突の断面形状はかなり違う感じだけど、このまま製作することにした。
|
|
|
|

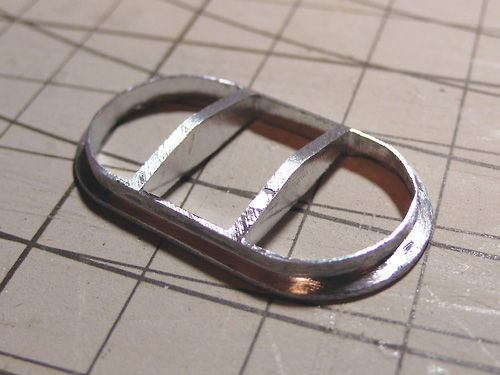

煙突の蓋は枠を残して削り取った。
|
|
|
|
煙突の蓋に手摺を付けた。
|
|
|
|
煙突の中の仕切りをプラ板で作成した。
|
|
|
|
仕切りの中に梯子を取り付けた。
|
|
|
|
煙突の蓋の羽をプラ板で、網をステンレスの針金を使用して作成した。
|
|
|
|
煙突の蓋が完成したところ。
|
|
|
|
煙突の下部の手摺や出入り口等を作った。
|
|
|
|
上半分の手摺もエッチングして作成した。
|
第57週目
|
煙突
右舷と左舷を繋ぐステップと梯子を取り付けた。
|
|
|
|
後部艦橋
後部艦橋の胴体部分を接着し、バリを取った。
|
|
|
|
プラ棒でディテールアップ中。
|
|
|
|
機銃の台座を整形中。
|
|
|
|
後部艦橋に機銃台座を取り付けた。
|
第58週目
|
後部艦橋
射撃管制をディテールアップ中。
|
|
|
|
射撃管制部分のディテールアップがほぼ終了したところ。
|
|
|
|
手摺を取り付けて後部艦橋を完成した。
|
第59週目
|
通路
艦橋と煙突の間にある通路をディテールアップ中。
|
|
|
|
手摺や梯子を取り付けた。
|
|
|
|
煙突のパイプ
煙突のパイプをアルミパイプで作成中。
|
|
|
|
煙突のパイプに固定用のピンを取り付けた
|
|
|
|
煙突のパイプが完成した。まだ接着はしていません。
|
第60週目
|
三脚後檣
真鍮の丸棒やパイプをハンダ付けして三脚後檣を組み立てているところ。三脚後檣はフルスクラッチしてみます。
|
|
|
|
だんだん立体的になってきた。
|
|
|
|
一番上の梁の位置を修正して、脚をプラ板などでディテールアップした。
|
|
|
|
梯子や手摺を取り付けたところ。
|
|
|
|
レーダーアンテナ部分をエッチングして組み立てているところ。
|
|
|
|
とりあえずマストが完成した。
|
